Модульні перемикачі напруги

Модульні перемикачі напруги: керування та резервування електроживлення

Модульні перемикачі напруги використовуються в електричних щитах для ручного перемикання електричних кіл, вибору джерела живлення та організації резервного електропостачання. Завдяки модульному виконанню такі пристрої зручно встановлювати на DIN-рейку разом з автоматичними вимикачами, ПЗВ, реле та іншим низьковольтним обладнанням.

Особливо актуальними сьогодні є перемикачі вводу резерву I-0-II, які дозволяють вручну переводити навантаження між двома незалежними джерелами живлення. Наприклад, основною мережею та генератором, інвертором або іншою резервною лінією.

Як працює перемикач I-0-II

Позначення I-0-II відповідає трьом положенням перемикача:

• I — живлення від першого джерела;

• 0 — електричне коло відключене;

• II — живлення від другого джерела.

Така схема дає можливість контрольовано переключати об'єкт з основного на резервне живлення. Нульове проміжне положення забезпечує розрив кола між двома режимами роботи.

Модульні перемикачі можуть застосовуватися у приватних будинках, квартирах, офісах, магазинах, виробничих приміщеннях та інших об'єктах, де необхідне керування декількома лініями або джерелами електроживлення.

Перемикач вводу резерву для генератора та інвертора

Одне з найпоширеніших застосувань такого обладнання — організація схеми мережа — 0 — генератор або мережа — 0 — інвертор.

Коли основне електропостачання зникає, користувач може перевести перемикач у нейтральне положення «0», а потім підключити навантаження до резервного джерела.

Правильно підібраний перемикач дозволяє створити зрозумілу та надійну схему ручного резервування без необхідності перепідключати кабелі в електрощиті.

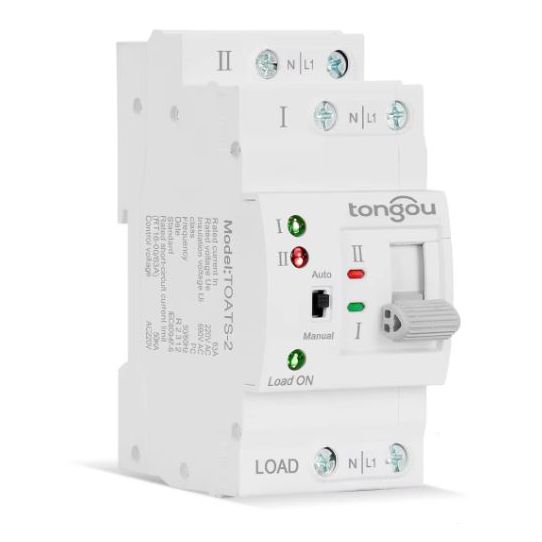

Для автоматичного перемикання між джерелами живлення застосовуються вже інші рішення — системи автоматичного введення резерву (АВР).

Як вибрати модульний перемикач

Під час вибору необхідно враховувати параметри конкретної електричної мережі та схему щита. Основними характеристиками є:

Номінальний струм. Перемикач повинен відповідати параметрам навантаження та електричної мережі. Поширені моделі розраховані на 25 А, 32 А, 40 А, 63 А, 100 А, 125 А та інші значення.

Кількість полюсів. Залежно від схеми використовуються одно-, дво-, три- та чотириполюсні пристрої. Для однофазних і трифазних систем вимоги до комутації можуть відрізнятися.

Кількість положень. Для організації ручного резервування часто використовуються трипозиційні моделі I-0-II.

Робоча напруга. Необхідно перевірити відповідність пристрою параметрам однофазної або трифазної електромережі.

Спосіб монтажу. Модульні пристрої призначені для компактного встановлення на DIN-рейку в електричному щиті.

Hager та Schneider Electric

У каталозі MirOnline представлені модульні перемикачі Hager та Schneider Electric, зокрема пристрої для ручного перемикання навантаження та організації вводу резерву.

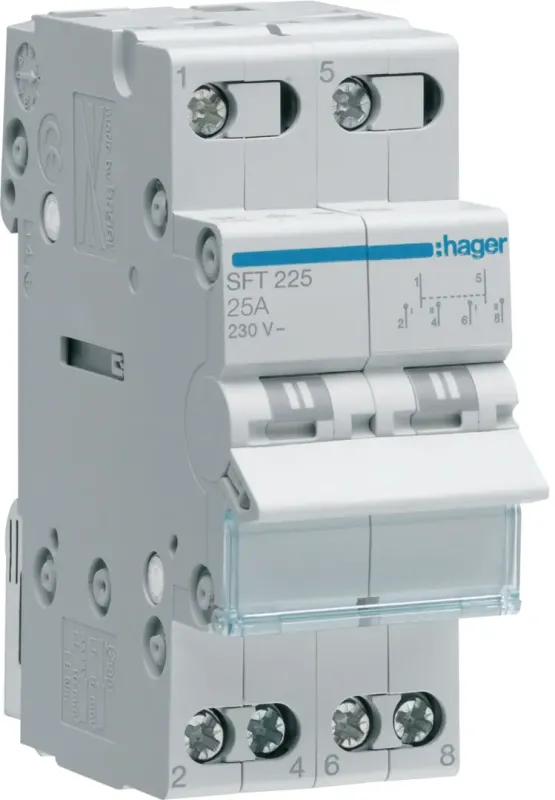

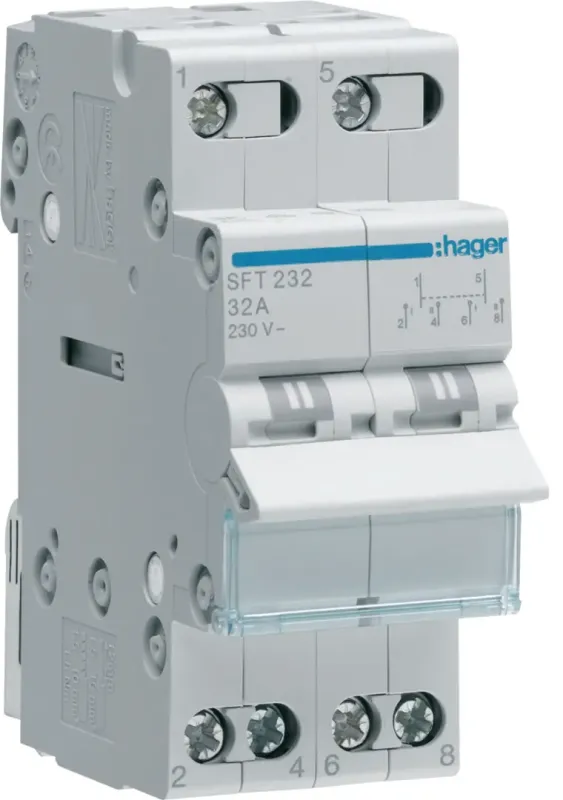

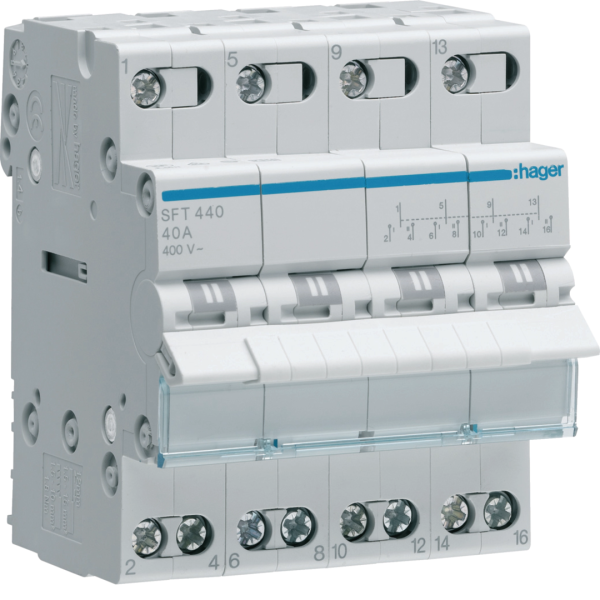

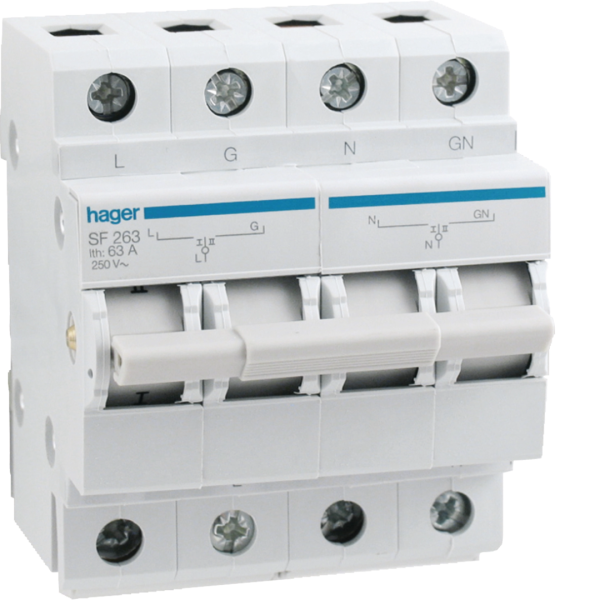

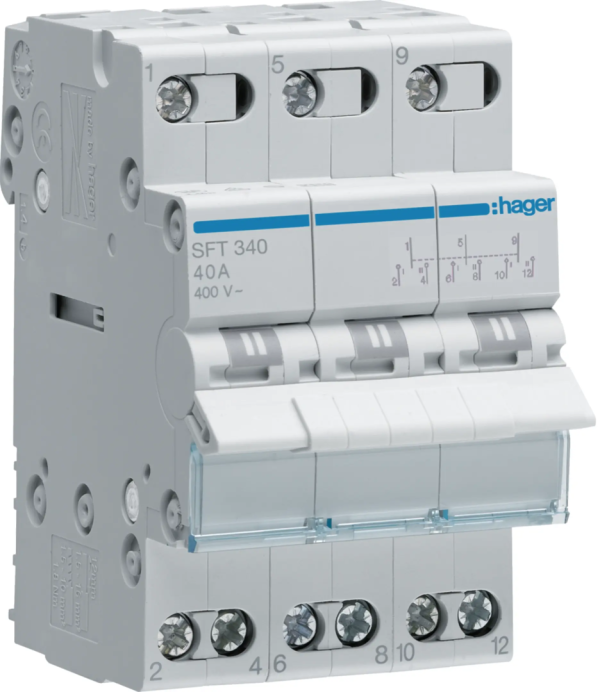

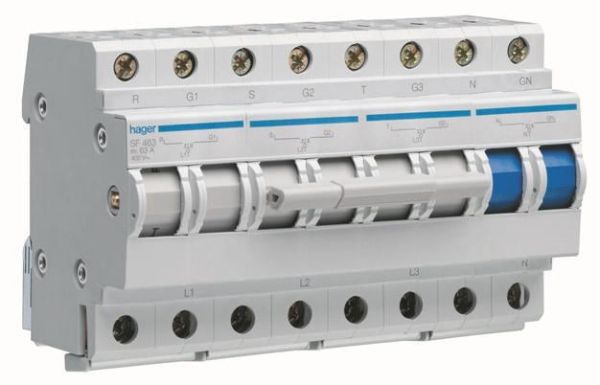

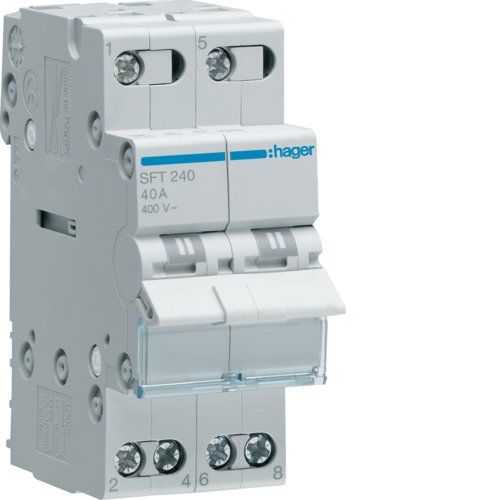

Лінійка Hager включає перемикачі різної полюсності та номінального струму, зокрема моделі I-0-II для однофазних і трифазних електричних мереж.

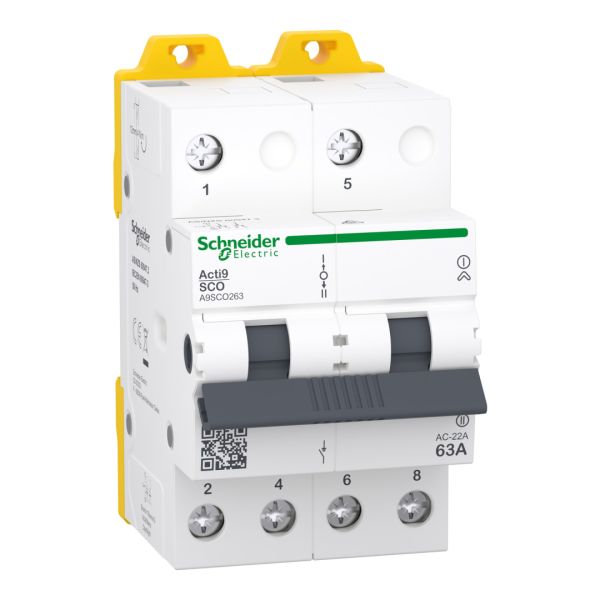

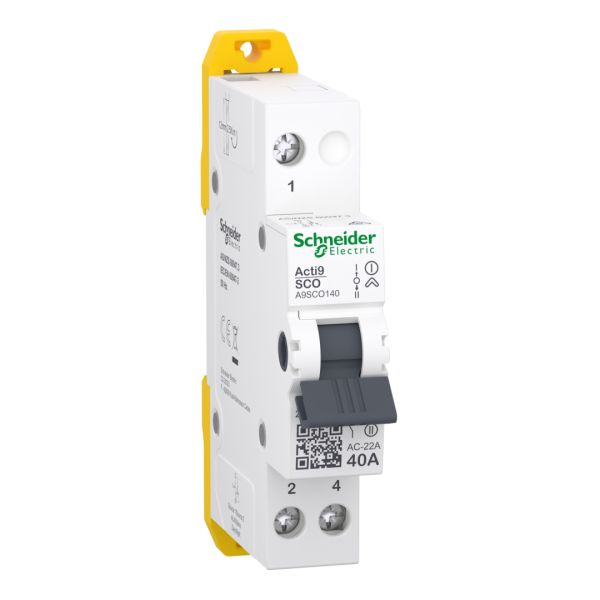

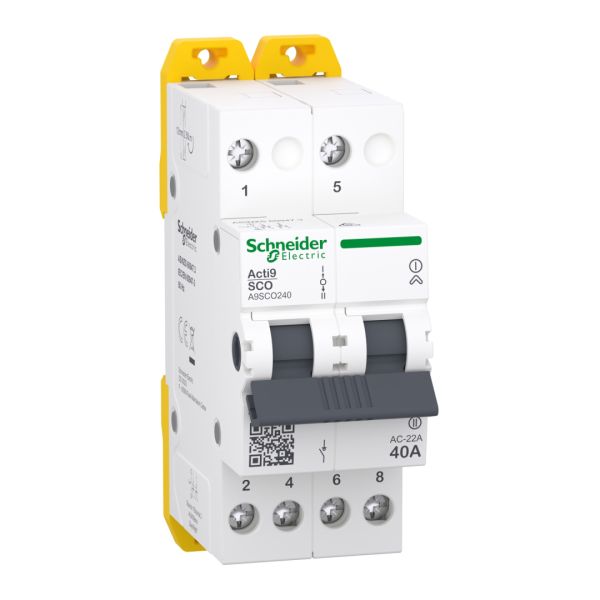

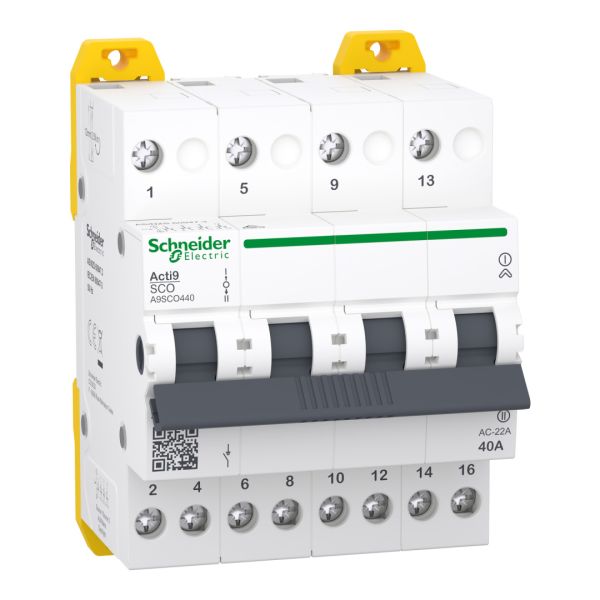

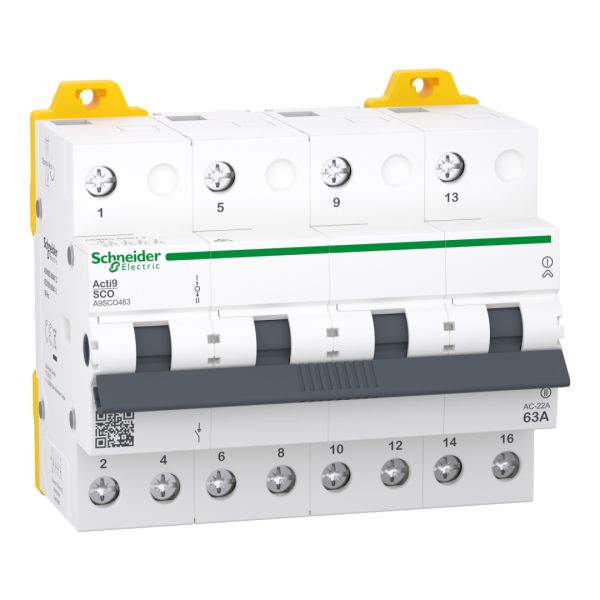

У Schneider Electric представлені модульні перемикачі серії Acti9 iSSW, які можуть використовуватися в сучасних розподільчих щитах разом з іншим модульним обладнанням.

Де купити модульний перемикач напруги

В інтернет-магазині MirOnline можна підібрати та купити модульний перемикач відповідно до необхідної кількості полюсів, номінального струму та схеми електропостачання.

У каталозі представлені рішення для квартир, приватних будинків, комерційних і промислових об'єктів. Перед замовленням рекомендуємо перевірити характеристики конкретної моделі та переконатися, що вони відповідають параметрам вашої електромережі.

Якщо перемикач використовується для підключення генератора, інвертора або іншого резервного джерела, схему підключення та номінали обладнання повинен визначати кваліфікований електрик.
